今回は冷蔵庫背面へ孔を開けてサーバーを造る際の注意点を。

誰がそんなもん興味あるねん！って話ですがDIYでやってみたいと思われる方もいるかも知れませんので記しておきます。

対応策

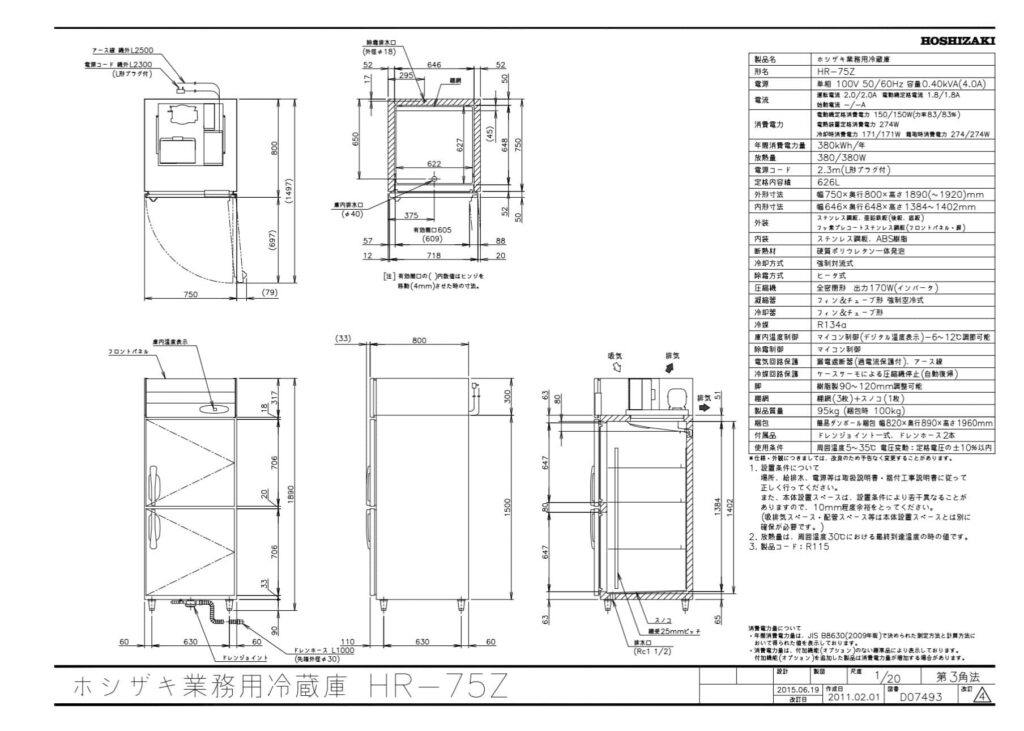

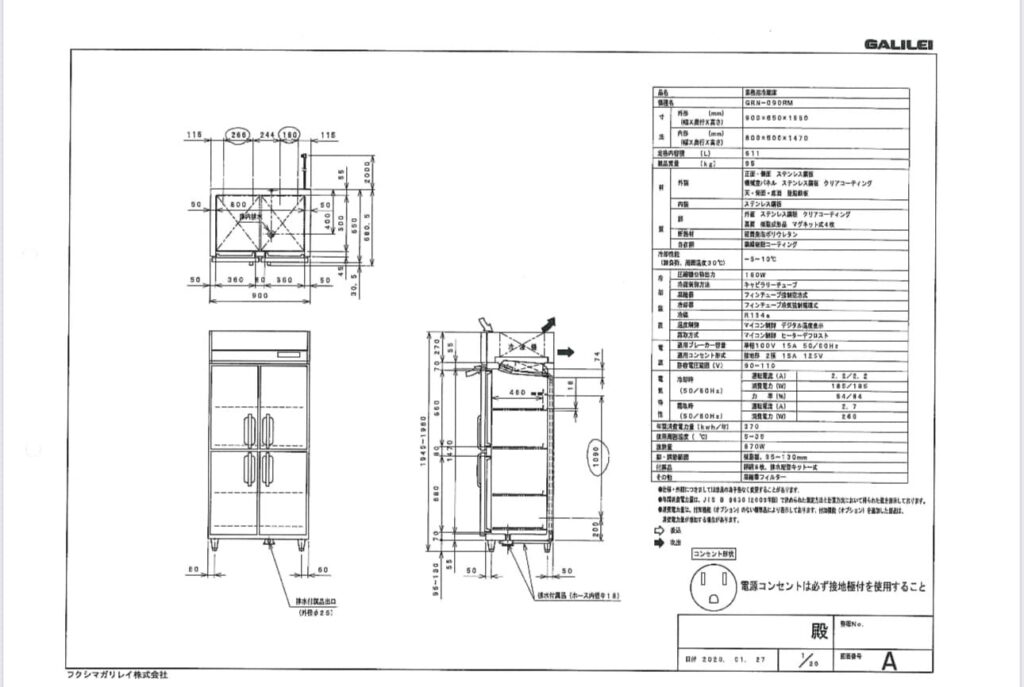

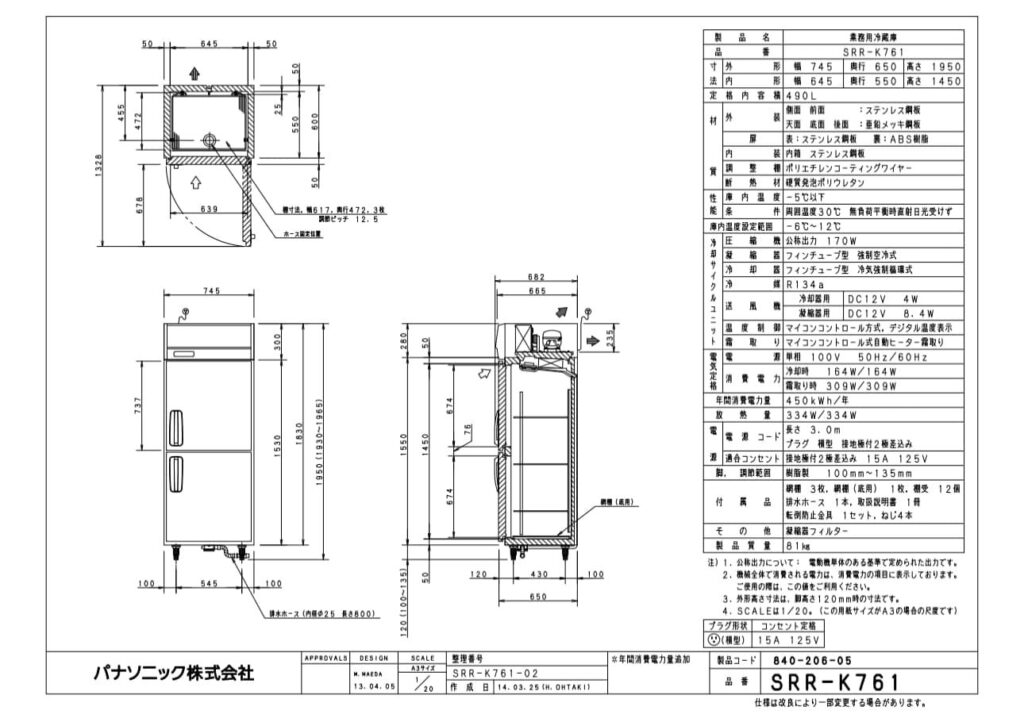

図面をスクショしてるのでかなり小さくて見にくいですが、それぞれパナソニック、ホシザキ、フクシマガリレイの冷蔵庫の図面。

背面にはコンデンサからの排水を排出するドレンパイプがあるのですがパナソニックは中央、ホシザキとフクシマは中央より左右に100mm程度ズレた所に配置されております。

＊注意点

ドレンパイプの配置によりレイアウトが変わります。具体的にはパナソニックの冷蔵庫は中央にパイプがある為に奇数のタップ数による均等割配置が出来ません。

ホシザキ、フクシマは逆にセンターからズレた位置にパイプがあるので奇数にしても偶数にしてもピッチをうまく調整しないと開孔した時に直撃してしまいます。

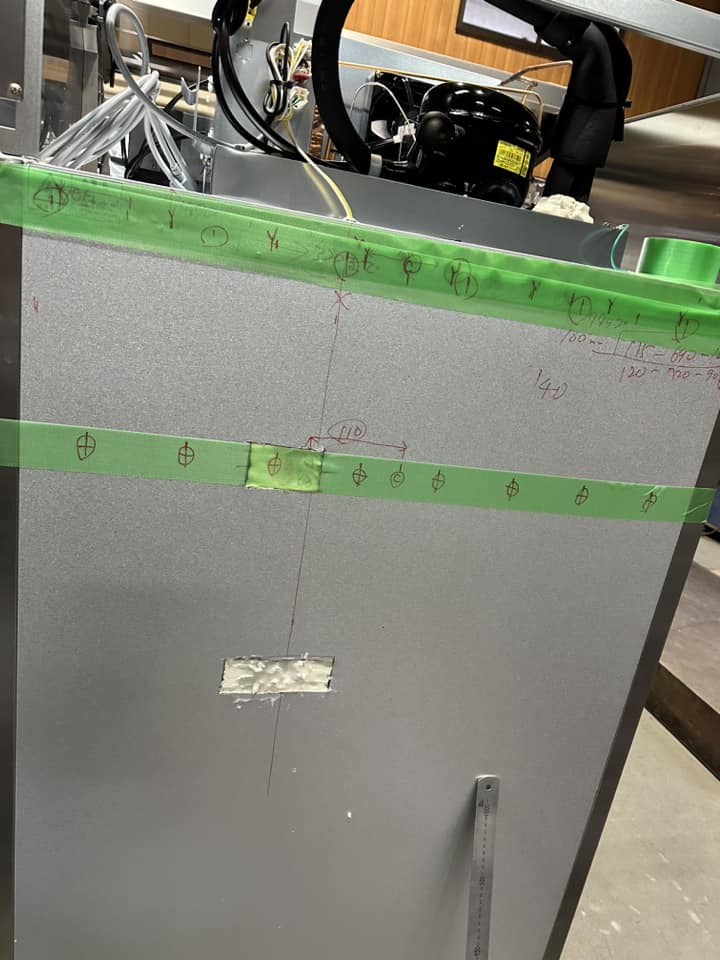

更に細かくいうとフクシマのドレンパイプは何故かストレートに通っておらず途中で曲がっているので、確認の為には写真のように一度背面を小さく開けて中身を確認しておかないと詰みます。

あと、ドレンパイプ上部には排水凍結を防止する為のヒーター線も入っているのでそれを傷つけてしまうとスイッチボックスからコネクタを外して絶縁しておかないといけないって話もありますのでご注意を。

「冷蔵庫に穴開けるだけの簡単なお仕事でしょ？」と良く言われるのですが、そりゃ結果だけ見たらそうなんですが意外と細かい調整をしないと綺麗に取り付ける事は出来ないですよ。

ってお話でした。
